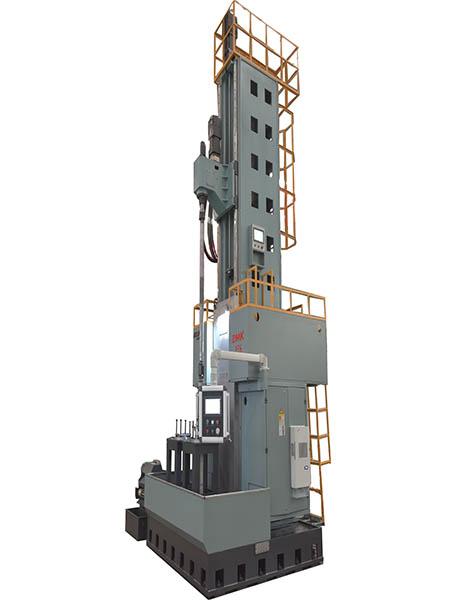

C型结构2MK系列伺服珩磨机均为立式内孔珩磨装备，机床主运动均由伺服电机控制，集高性能、、高精度、、高可靠性和高清静性为一体！！！。适用于发念头缸体、、缸套，油缸等零件孔的细密加工，可实现所有孔内网纹的斜率恒定；；是缸体、、缸套及其它工件内孔细密加工的理想装备！！！。该系列机床接纳伺服系统控制，可选配在线自动丈量系统，可实现单机自动化，也可纳入自动生产线！！！。
产品特点：：：
1）C型结构，主轴箱体往复移动；；
2）主轴旋转无极调速（伺服电机驱动）；；
3）主轴往复无极调速（伺服电机驱动）；；
4）伺服电机控制砂条进给/液压控制砂条进给；；
5）浮动连杆；；
6）磁辊纸带过滤机+油冷机；；
7）全自动间歇润滑系统；；
8）友好的人机界面（触摸屏）；；
9）选配在线自动丈量仪！！！。
适用行业：：：
适用于汽车、、模具、、液压、、新能源等行业！！！。
|
|
单位 |
2MK2206S-2 |
2MK09S-2 |
2MK2210S-2 |
2MK10S |
2MK12S |
2MK35S |
|
|
加工 规模 |
珩磨孔直径 |
mm |
Φ10-φ63 |
Φ30-φ90 |
Φ30-φ100 |
Φ30-φ100 |
Φ30-φ120 |
Φ120-φ350 |
|
最大珩孔深度 |
mm |
200 |
200 |
600 |
600 |
1000 |
2000 |
|
|
主轴 |
主轴及磨头数目 |
|
2 |
2 |
2 |
1 |
1 |
1 |
|
主轴往复行程 |
mm |
350 |
350 |
800 |
800 |
1200 |
2400 |
|
|
主轴转速规模 |
r/min |
0～500 |
0～500 |
0～500 |
0～500 |
0～500 |
0～150 |
|
|
主轴往复速率 |
m/min |
0～25 |
0～25 |
0～25 |
0～25 |
0～25 |
0～22 |
|
|
其它 |
事情台尺寸 |
mm |
350×240-2牢靠事情台 |
300×220-2 |
Φ540-2 |
226×280 |
500×800 |
750×1500 |
|
床形状尺寸（长×宽×高） |
m |
1.7×1.8×2.3 |
1.8×2.1×2.5 |
1.8×2.1×3.2 |
2.4×2.4×3.2 |
2.5×2.5×4.5 |
2.5×3.2×6.8 |
|
|
机床重量（毛重） |
T |
3.5 |
4 |
6 |
3 |
5 |
14 |
|
