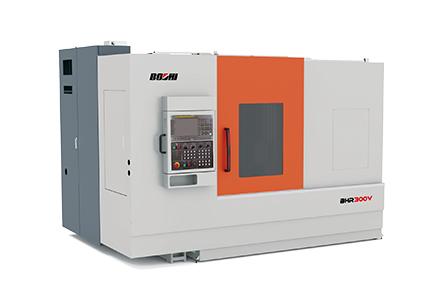

BHR300V卧式车铣复合加工中心接纳卧式对列双主轴结构，，设置高速车铣主轴、、回转B轴、、Y轴、、中心架、、圆盘刀库，，机床具有4轴联动(选配5轴联动)、、具备高速高精度等特点。。。
装备用于对重大轴类零件等细密车、、铣复合加工，，普遍应用于船舶、、汽车、、模具等制造业，，特殊适合能源、、油气、、挤出机螺杆、、塑料机械、、曲轴及通用加工领域，，为用户提供客户化的加工方案。。。
产品特点：：：
1.通过有限元剖析设计，，包管整机结构紧凑、、刚性高；
2.C1/C2/B轴均接纳内装直驱电机，，具有精度高、、响应快等特点；
3.接纳正交设计结构，，最大化Y轴加工规模；
4.车铣共用圆盘刀库，，提供富足的刀具装置能力，，结构紧凑，，换刀速率快;
5.工件一次装夹完成多道工序加工，，装夹误差少，，生产效率高；
|
项目 |
单位 |
规格参数 |
|
|
加工规模 |
床身上的回转直径 |
mm |
φ400 |
|
最大加工直径（上刀塔） |
mm |
φ300 |
|
|
最大加工长度 |
mm |
1000 |
|
|
行程 |
X轴 |
mm |
500 |
|
Z1轴 |
mm |
1070 |
|
|
Z2轴（中心架） |
mm |
900 |
|
|
W轴(第2主轴) |
mm |
900 |
|
|
Y轴 |
mm |
220(±110) |
|
|
B轴 |
deg |
-30~+210° |
|
|
C轴 |
deg |
旋转轴 |
|
|
进给 |
快速进给速率X/Y/Z1轴 |
m/min |
32 |
|
W轴 |
m/min |
32 |
|
|
B轴 |
r/min |
50 |
|
|
C1、、C2轴 |
r/min |
50 |
|
|
第１主轴 第2主轴 |
卡盘尺寸 |
inch |
6 |
|
转速 |
r/min |
Max 4500 |
|
|
主轴鼻端 |
- |
A2-5 |
|
|
上刀塔 |
刀具形式 |
|
HSK-T63 |
|
铣主轴转速 |
r/min |
max 12000 |
|
|
中心出水压力 |
MPa |
3 |
|
|
中心架 |
夹持规模 |
mm |
φ30-φ180 |
|
刀库 |
刀柄形式 |
|
HSK-A63 |
|
刀具容量 |
把 |
24 |
|
|
最大刀具重量 |
Kg |
6 |
|
|
最大刀具长度 |
mm |
250 |
|
|
NC装置 |
华中数控 |
|
HNC-848D |
|
机床总重 |
|
Kg |
9000 |
