三轴线性导轨
产品先容:

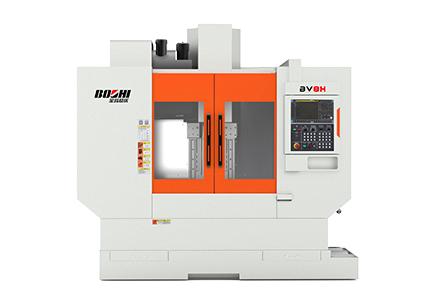

BV642H、BV852H、BV8H、BV1162H立式加工中心是一款高速率、高精度的三轴线轨立式加工中心  ,X/Y/Z三轴接纳滚柱线轨  ,Z轴无配重平衡结构  ,整机高速高精  ,稳固可靠。用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序;既可用于中小批量多品种加工生产  ,也可以进入自动线举行批量生产。

产品特点:

1)Y轴两导轨接纳大跨距设计  ,事情台在X轴全行程规模内  ,重心均在两导轨之间  ,包管了机床高精度、高刚性。

2)接纳自力内防护支持结构  ,包管了线轨的精度和寿命。

3) 移动部件接纳轻量化设计  ,确保进给响应速率。

4)丝杠接纳双向肩面定位结构  ,提高轴向刚性  ,包管进给轴运动的平稳性、可靠性和精度长期性。

5)标配主轴环喷  ,包管加工冷却效果  ,提升加工质量。

6)Z轴无配重结构  ,接纳大规格带抱闸伺服电机  ,快移速率高、响应快。

7)整机接纳全关闭防护结构。


适用行业:

适用于汽车、摩托车、模具、通讯、医疗器材、仪器仪表等行业。


手艺规格:

项目

单位

BV642H

BV852H

BV8H

BV1162H

事情台

事情台面积(宽X长)

mm

420×800

520×1000

550×1000

620×1300

T型槽(数目-尺寸×间距)

mm

3-18(H8)

5-18(H8)

5-18(H8)

5-18(H8)

最大承重

kg

500

600

 500

1000

T型槽间距

mm

125

90

 90

100

主轴

主轴锥孔

/

BT40

BT40

BT40

BT40

主轴电机功率

kW

7.5/11(FANUC)

7.5/11(FANUC)

主轴最高转速

r/min

10000(可选12000)

8000(可选12000)

行程

X轴左右行程

mm

600

800

800

1100

Y轴前后行程

mm

400

550

 550

650

Z轴上下行程

mm

500

600

 550

650

加工规模

主轴中心至立柱导轨距离

mm

480

570

 590

690

主轴端至事情台面距离

mm

110-610

110-710

 120-670

130-780



进给

最大切削进给速率

mm/min

10000

X、Y、Z轴快速移动速率

m/min

48/48/48

48/48/32





刀库





刀库容量(圆盘)

pcs

24

最大刀具重量

kg

8

最大刀具尺寸

mm

Φ80×250

精度

X、Y、Z轴定位精度

mm

0.006

0.006

0.014

0.01

X、Y、Z轴重复定位精度

mm

0.005

0.005

0.010/0.007/0.010

0.008

其它

气源流量(ANR)

L/min

350

气压

MPa

0.6-0.8

机床毛重

kg

4300

6000

5000

8000

机床净重

kg

4000

5500

 4500

7600

形状尺寸(不含排屑器)

mm

2350×2150×2450

2800× 2300×3100

 2650× 2280×2750

3430×3350×3200
