QBK5-2T
产品先容:

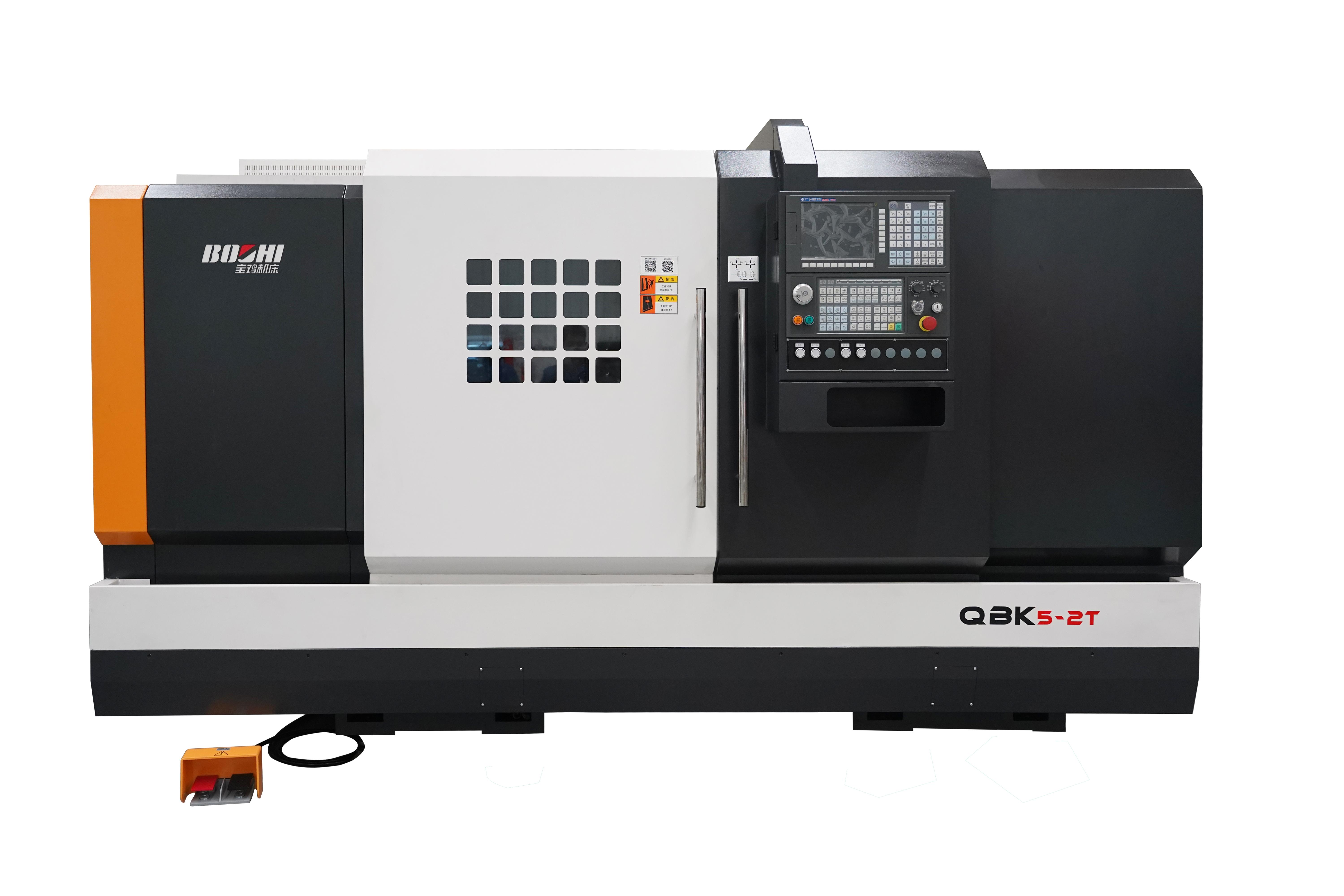

QBK5-2T数控车床是针对风电领域所用紧固螺栓加工而开发的一款中心驱动数控车床,该车床接纳两个单侧液压驱动筒夹夹持工件中部,左右两侧各设置一组排式刀架,通过两侧刀具同时车削,实现对工件的一次装夹,完成两头外圆、端面的高效加工。为适用差别长度工件加工需求,两侧夹头间距可通过程序控制实现自动调解,利便快捷。

产品特点:

1)接纳整体式45°斜床身结构,排屑流通,装夹工件利便。床身经多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力;

2)机床接纳两个单侧中驱液压单位背对背装置结构,两中驱单位夹持距离可通过程序控制调解支持间距,适用差别长度工件加工,适用规模广,调解效率高,主轴最高转速达1200 r/min;

3)X/Z轴接纳伺服电机与滚珠丝杠直接毗连,进给精度高,可获得更高的加工精度;

4)导轨、滚珠丝杠副接纳集中自动稀油润滑,准时定量向各润滑部位注油,包管各滑动面匀称润滑,包管了滚珠丝杠副和导轨的使用寿命;

5)接纳左右两个排式刀架,事情稳固可靠;

6)配备冷却泵及水箱,包管加工历程充分冷却;

7)机床接纳切合清静标准的防护,既避免冷却液飞溅、又包管操作清静、外观宜人;

8)机床以国产数控系统为主,清静性能切合GB/T5226.1电器清静标准,性价比高,稳固可靠。

适用行业:

适用于风电领域紧固螺栓两头同时加工。



手艺规格:



项  目

单位

QBK5-2T

加工

   规模

主轴夹持工件规模

mm

φ15-φ50

加工工件长度规模

mm

500-1000

最大车削长度

mm

125

主轴

主轴转速

r/min

100-1200

主电机功率(一连/30分钟)

kW

7.5/11

主轴最大输出扭矩

N.m

140

床鞍

倾斜角度

DEG

45°

移动距离X1、X2、Z1、Z2、Z3

mm

195、195、230、600、480

快移速率X1、X2、Z1、Z2、Z3

m/min

6、6、8、8、8

丝杠螺距X1、X2、Z1、Z2、Z3

mm

5、5、6、6、6

滚珠丝杠直径X1、X2、Z1、Z2、Z3

mm

φ32、φ32、φ40、φ40、φ40

伺服电机扭矩X1、X2、Z1、Z2、Z3

N.m

6、6、10、10、10

刀具

刀架装刀容量



左1+右1

刀具截面

mm

25×25

冷却

冷却泵流量

kW

0.18

冷却泵功率

L/min

50

其他

电源

kVA

25

机床外型尺寸(长×宽×高)

mm

 3810×1893×2130

机床净重

kg

5500
