HMC500
产品先容:

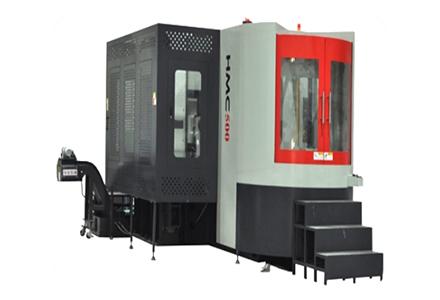

HMC500细密卧式加工中心接纳正T型结构 ,整体式底座、大跨距双层壁立柱、三轴重载滚柱导轨 ,整机结构刚性高。强制冷却直联主轴 ,机床精度稳固。配备双托盘自动工件交流系统 ,适用于箱体、盘类、板壳、机座等零件的批量多面机械加工 ,也适用于种种模具的精加工。

产品特点:

1)机床整体为正T型结构 ,高强度整体式铸铁底座 ,立柱接纳大跨距蹊径式导轨结构 ,精度坚持性优良。

2)整机接纳高刚性设计 ,主要结构经应力应变及有限元剖析。

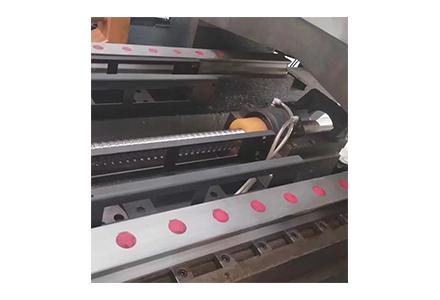

3)三轴接纳重载型滚柱直线导轨 ,动态响应性能好 ,精度坚持性高。包管加工运动的高速、高精度和高刚性。

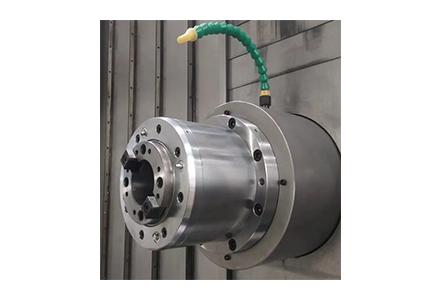

4)高速高精度气动主轴箱自重平衡系统 ,高速稳固性好。

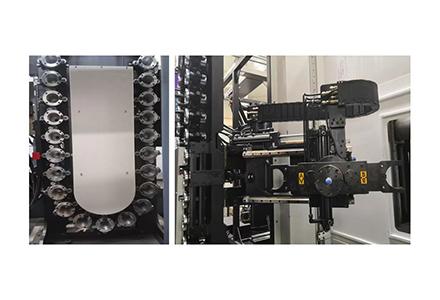

5)液压链式刀库 ,承载能力大 ,稳固高。

6)双托盘工件自动交流系统 ,可提高加工效率高。

7)内置双螺旋后排式排屑器 ,排屑能力大 ,结构紧凑;冷却水箱接纳疏散式 ,移动、清洁利便。

适用行业:

适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。



手艺规格:

项目

单位

HMC500

X轴

mm

850

Y轴

mm

700

Z轴

mm

800

主轴端到事情台中心的距离

mm

70-870

主轴中心到托盘顶部的距离

mm

75-775

事情台尺寸

mm

500×500

事情台分度

Deg

360×1°(0.001°)

事情台类型



螺纹孔型24-M16

事情台承载能力

kg

500

最大工件尺寸 ,回转直径

mm

Ф750 ,H850

托盘交流型式



旋转式

托盘交流时间

s

12

托盘个数



2

事情台离地面距离

mm

1150

事情台最大承载扭矩

Nm

2250

主轴最高转速

r/min

7000

主轴功率

kW

15/18.5

主轴扭矩

Nm

95.4/117

锥孔



BT50

主轴冷却方法



强制冷却

导轨



滚柱线性导轨

进给电机扭矩X/Y/Z

Nm

30/30/30

快速进给速率X/Y/Z

m/min

36/36/36

切削进给速率X/Y/Z

m/min

12

丝杠冷却



强制冷却

三轴光栅



选配

刀具容纳数

40

刀具交流方法



机械手

刀具选择方法



双向

刀具最大重量

kg

25

最大刀具直径(满刀/邻空)

mm

125/250

最大刀具长度

mm

350

刀柄型式



MAS403 BT50

拉钉型式



MAS403 P50T-1(45°)

换刀时间(T-T)(C-C)

s

3.5/7.5

定位精度

mm

0.010

配光栅尺定位精度

mm

0.008

重复定位精度

mm

0.008

配光栅尺重复定位精度

mm

0.005

事情台分度定位精度

12

事情台重复分度定位精度

7

数控系统



FANUC 0i-MF

气源

MPa

0.6-0.8

切削液槽容量

L

500

电源

kW

50

机床形状尺寸

mm

5150×3845×2975

机床重量

kg

20000
