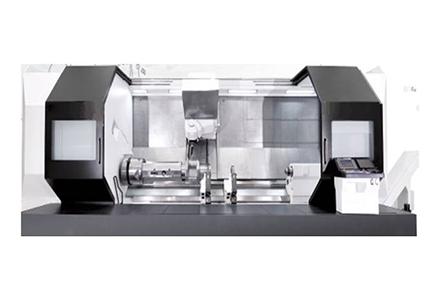

BHR1000V
产品先容:

BHR1000V系列是一款具有五轴五联动功效的卧式车铣复合加工中心;采柚糜蠿、Y、Z、B、C五轴,可实现种种车、铣、镗、钻、铣齿、磨等复合加工;尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工。公司致力于重大零件加工要求的剖析,开发相关附件为每个用户提供可定制的有用的整体解决计划。

产品特点:

1)主轴箱接纳双电机主从模式,毗连齿轮箱,双档变速,主电机功率可选择,主轴夹紧力可调;

2)X、Y、Z、C各轴均设置双电机,转达扭矩大,移动速率快;五轴全闭环控制,加工精度高;

3)一次装夹完成多道工序加工,装夹误差少,生产效率高;

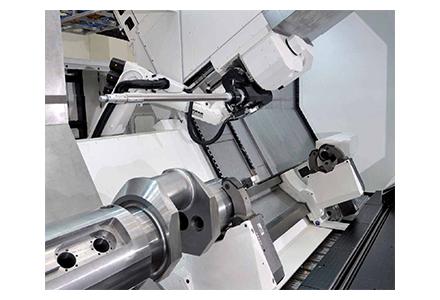

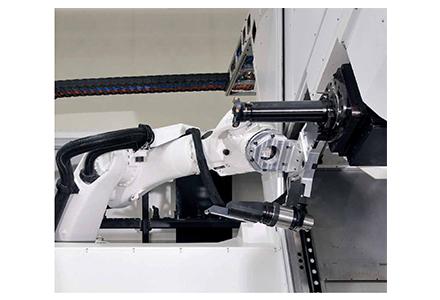

4)接纳仓储式刀库,配备KUKA机械人实现刀具及附件头的快速替换,刀具替换快,刀库容量扩充利便;

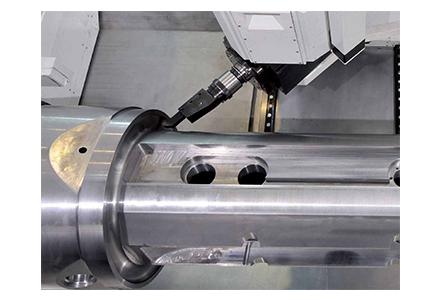

5)善于于深孔加工,最大加工孔深可达1500mm。

适用行业:

1)能源领域:汽轮机及水电方面的轴类工件;

2)大型船用柴油机领域:凸轮轴,曲轴等;

3)齿轮箱:风电齿轮箱的传动零件和矿山机械的齿轮箱传动零件等。



手艺规格:



项目

单位

BHR1000V

加工

规模

床身上最大回转直径

mm

1020

两顶尖距离

mm

2000/3000/4000/5000/6000

工件最大重量

kg

10000



车削

主轴

电机功率

kW

28+28/46+46

最高转速

rpm

1650/1260

最大扭矩

Nm

7700/11130

卡盘直径

mm

500/630/800

前端轴承直径

mm

260

主轴通孔直径

mm

185

主轴头型式



A2-15

C轴

最高转速

rpm

40

最大扭矩

Nm

8350

铣削

主轴

电机功率

kW

27/30/46/52

最高转速

rpm

5000/3000

最大扭矩

Nm

261/291/630/712

刀柄型式



HSK-A63/CaptoC6

HSK-A100/CaptoC8

前端轴承直径

mm

100/130

内冷压力

bar

70

B轴

最高转速

rpm

16

最大扭矩

Nm

1780/2430

鼠牙盘分度角度

º

2.5/1

最小分度角度

º

0.001

摆角规模

º

-110/+90

X轴

快进速率

m/min

40

最大进给力

N

13050/27000/39000

行程

mm

1130

Y轴

快进速率

m/min

40

最大进给力

N

14500/28500

行程

mm

550

Z轴

快进速率

m/min

30

最大进给力

N

28800

尾座

套筒直径

mm

260

套筒行程

mm

250

其他

刀库容量



40/60/80/120

数控系统



西门子840D SL
