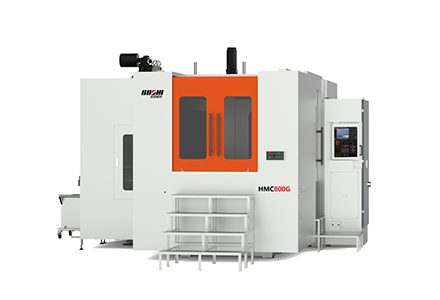

HMC系列卧式加工中心接纳正T型结构,整体式底座,大跨距双层壁立柱,三轴滚柱导轨,整机结构刚性高;步幽扇肟诟咚俟鲋樗扛,强制冷却主轴,有力包管了机床的精度稳固性。接纳高等数控系统,高速设置,控制精度高,能知足各行业需求。
产品特点:

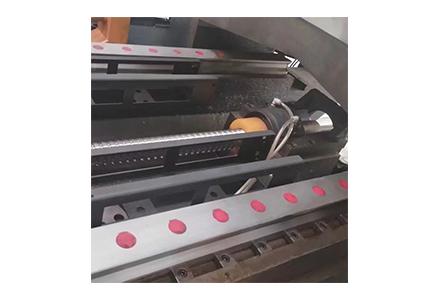

1) 正T型蹊径床身结构,三轴接纳多滑块滚柱线轨,整机高刚性;

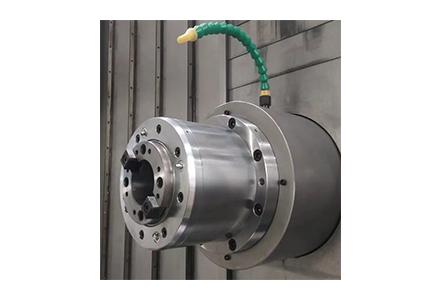

2) HSK型式主轴配减速箱结构,可举行高精、大扭矩切削加工;
3) 主轴、丝杠轴承接纳强制冷却,主轴自重气平衡,整机精度高而稳固;
4) 具有温度赔偿功效,减小因温升对加工精度的影响;
5) 配备高细密旋转事情台、三轴全闭环控制,可举行箱体等零件的细密加工。
适用行业:
适用于箱体、盘类、板壳、机座等零件的批量多面机械加工,特殊适适用于种种模具、有色金属等零件的高精高速加工。
单位 |
HMC800G |
||
移 动 |
X轴 |
mm |
1350 |
Y轴 |
mm |
1100 |
|
Z轴 |
mm |
1100 |
|
主轴端到事情台中心的距离 |
mm |
150-1250 |
|
主轴中心到托盘顶部的距离 |
mm |
75-1175 |
|
工 作 台 及 托 盘 |
事情台尺寸 |
mm |
800×800 |
事情台分度 |
Deg |
360×0.01°(0.001°) |
|
事情台承载能力 |
kg |
2000 |
|
最大工件尺寸,回转直径 |
mm |
Ф1300,H1300 |
|
事情台离地面距离 |
mm |
1300 |
|
主 轴 |
主轴最高转速 |
r/min |
6000 |
主轴功率 |
kW |
22/26 |
|
主轴扭矩 |
Nm |
560/662 |
|
锥孔 |
|
HSK A100 |
|
主轴冷却方法 |
|
强制冷却 |
|
进 给 |
导轨 |
|
滚柱线性导轨 |
进给电机扭矩X/Y/Z |
Nm |
30/30/30 |
|
快速进给速率X/Y/Z |
m/min |
32/32/32 |
|
切削进给速率X/Y/Z |
m/min |
12 |
|
丝杠冷却 |
|
强制冷却 |
|
三轴光栅 |
|
标配 |
|
刀 具 装 置 |

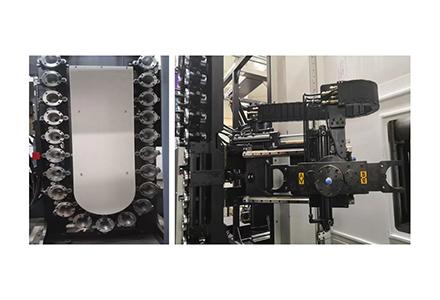

刀具容纳数 |
把 |
40(60) |
刀具交流方法 |
|
机械手 |
|
刀具选择方法 |
|
双向 |
|
刀具最大重量 |
kg |
25 |
|
最大刀具直径(满刀/邻空) |
mm |
120/240 |
|
最大刀具长度 |
mm |
600 |
|
刀柄型式 |
|
HSK A100 |
|
换刀时间(T-T)(C-C) |
s |
4.0/18 |
|
精 度 |
定位精度 |
mm |
0.012 |
配光栅尺定位精度 |
mm |
0.010 |
|
重复定位精度 |
mm |
0.009 |
|
配光栅尺重复定位精度 |
mm |
0.006 |
|
事情台分度定位精度 |
″ |
±2 |
|
事情台重复分度定位精度 |
″ |
2 |
|
其 它 |
数控系统 |
|
FANUC 0i-MF |
气源 |
MPa |
0.6-0.8 |
|
切削液槽容量 |
L |
600 |
|
电源 |
kW |
70 |
|
机床形状尺寸 |
mm |
7700×5600×3900 |
|
机床重量 |
kg |
25000 |
