BV9HP
产品先容:

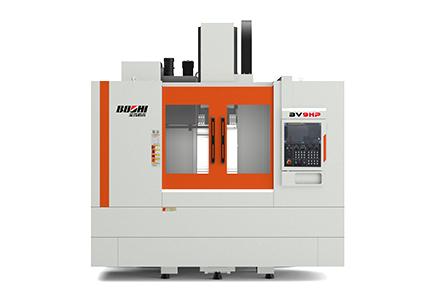

BV9HP重载立式加工中心,接纳FANUC 0i-MF(5)数控系统,三轴大跨距滚柱线轨(Z轴六滑块),高强主轴、圆盘刀库、内置后排双螺旋排屑器。具有高刚性、重载、高精特点。


产品特点:

1)Y轴跨距加大,可阻止鞍座悬垂问题,增添加工的稳固性。

2)BV9HP标配双速电主轴,兼具大扭矩和高转速,低速下自动切换到低档,实现强力加工,高速时自动切换为高等,实现12000r/min高速高精加工。

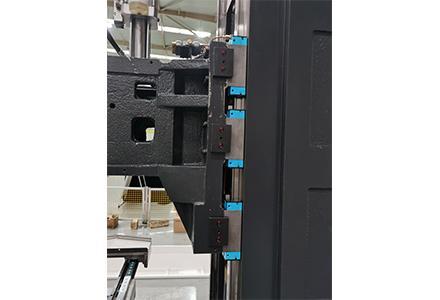

3)主轴箱双边六滑块设计,刚性更强,Z轴无配重平衡设计,配刹车伺服电机,能阻止配重平衡系统在现实加工中所爆发的震惊,提升Z轴的加工精度。

4)标配BT40×24圆盘刀库,换刀稳固可靠。

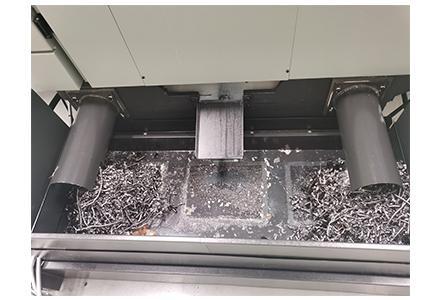

5)机内配双螺旋后排,有冲屑,清洁利便高效,适合自动化加工

6)机内配双照明LED灯,给用户加工提供利便;标配气枪,利便机床整理。

7)标配储气罐,有用解决用户气压不稳固引起的卡刀问题。

8)整机接纳全关闭防护结构,防护性能优。


用行业:

适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。



手艺规格:



单位

BV9HP

事情台

形状尺寸(W×L)

mm×mm

500×1100

T型槽

mm

5-18(H8)

T型槽间距

mm

90

最大承重

kg

600

主轴

主轴锥孔



BT40

主轴功率

kW

14

主轴转速

r/min

12000

拉钉型号



MAS 403 P40T-Ⅰ

行程

左右行程(X向)

mm

900

前后行程(Y向)

mm

550

上下行程(Z向)

mm

600

加工规模

主轴中心至立柱导轨距离

mm

570

主轴端面至事情台面距离

mm

110-710

进给

最高进给速率(X/Y/Z)

mm/min

10000

快速移动速率(X/Y/Z)

m/min

48/48/48

X、Y、Z轴电机功率

kW

≥3

刀库

刀库容量(把)

pcs

24(圆盘刀库)

最大刀具重量

kg

8

最大刀具尺寸

mm

Φ75×300

精度

定位精度

mm

0.01

重复定位精度

mm

0.008

其他

电源

kVA

20

机床毛重

kg

7000

机床净重

kg

6500

气源流量(ANR)

L/min

350

气压

MPa

0.6-0.8

体积(长×宽×高)

(不含排屑器)

mm

2800× 2900×2750
