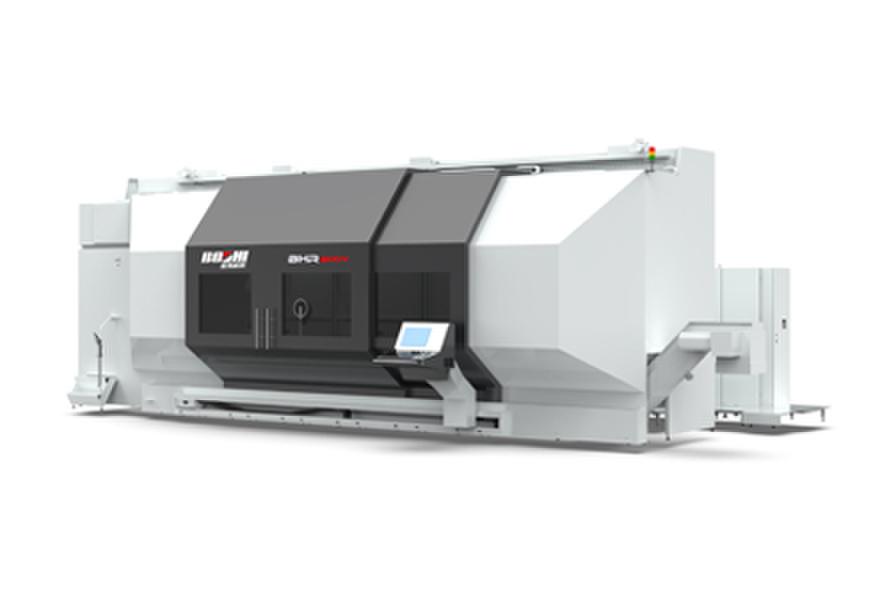

BHR800V
产品先容:

BHR800V系列是一款具有五轴五联动功效的卧式车铣复合加工中心 ;采柚糜蠿、Y、Z、B、C五轴,可实现种种车、铣、镗、钻、铣齿、磨等复合加工;尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工 。公司致力于重大零件加工要求的剖析,开发相关附件为每个用户提供可定制的有用的整体解决计划 。

产品特点:

1)主轴箱接纳双电机主从模式,毗连齿轮箱,双档变速,主电机功率可选择,主轴夹紧力可调;

2)X、Y、Z、C各轴均设置双电机,转达扭矩大,移动速率快;五轴全闭环控制,加工精度高;

3)一次装夹完成多道工序加工,装夹误差少,生产效率高;

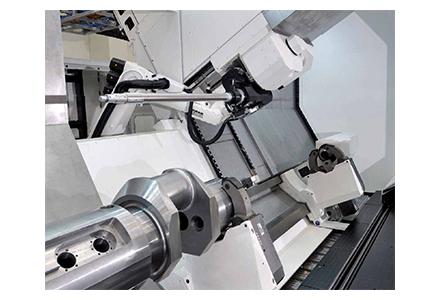

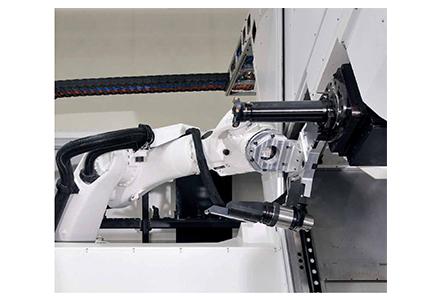

4)接纳仓储式刀库,配备KUKA机械人实现刀具及附件头的快速替换,刀具替换快,刀库容量扩充利便;

5)善于于深孔加工,最大加工孔深可达1500mm 。

适用行业:

1)能源领域:汽轮机及水电方面的轴类工件;

2)大型船用柴油机领域:凸轮轴,曲轴等;

3)齿轮箱:风电齿轮箱的传动零件和矿山机械的齿轮箱传动零件等 。



手艺规格:


项目

单位

BHR800V

加工

规模

床身上最大回转直径

mm

820

两顶尖距离

mm

2000/3000/4000/5000/6000

工件最大重量

kg

3500



车削

主轴

电机功率

kW

22+22/27+27/30+30

最高转速

rpm

2700/1680

最大扭矩

Nm

3340/5400

卡盘直径

mm

315/400/500/630

前端轴承直径

mm

160

主轴通孔直径

mm

100

主轴头型式



A2-11

C轴

最高转速

rpm

80

最大扭矩

Nm

4000

铣削

主轴

电机功率

kW

27/30

最高转速

rpm

5000

最大扭矩

Nm

261/291

刀柄型式



HSK-A63/CaptoC6

前端轴承直径

mm

100

内冷压力

bar

70

B轴

最高转速

rpm

16

最大扭矩

Nm

1780

鼠牙盘分度角度

º

2.5

最小分度角度

º

0.001

摆角规模

º

-110/+90

X轴

快进速率

m/min

40

最大进给力

N

13050/27000

行程

mm

930

Y轴

快进速率

m/min

40

最大进给力

N

14500

行程

mm

400/550

Z轴

快进速率

m/min

40

最大进给力

N

12000/28800

尾座

套筒直径

mm

180

套筒行程

mm

200

其他

刀库容量



40/60/80/120

数控系统



西门子840D SL
