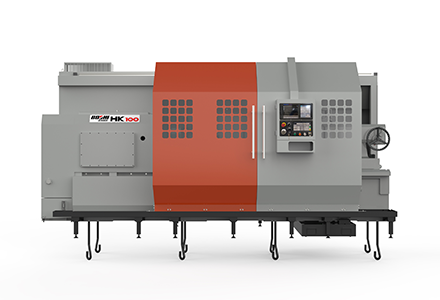

HK100
产品先容:

HK100系列数控机床是一款由伺服电机驱动,四档液压换档、档内无级调速的简式数控车床,能知足种种形状的盘类零件、环状零件、轴类零件、细密重大形状零件的内外圆、台阶、锥面、球面、螺纹加工。

产品特点:

1)接纳高强度铸铁整体式床身,强度高吸震性好 ;多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力。导轨副经中频淬火和细密磨削及贴塑、刮研工艺,使摩擦阻力小,精度坚持性恒久 ;

2)主轴为高细密通孔式结构,主轴液压四挡变速,最高转速500转/分 ;

3)X/Z轴伺服电机与丝杠通过同步带轮毗连,进给精度高,可获得更高的加工精度 ;

4)导轨、滚珠丝杠副接纳集中自动稀油润滑,准时定量向各润滑部位注油,包管各滑动面匀称润滑,包管了滚珠丝杠副和导轨的使用寿命 ;

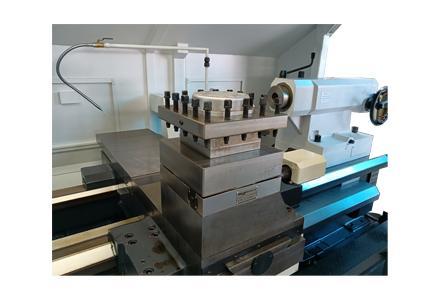

5)接纳立式四工位电动刀架,换刀快、稳固可靠 ;

用行业:

适用于汽车、石油等行业。



手艺规格:

项  目

单位

规格参数

1500

3000

4000

5000

加工

规模

床身上最大回转直径

mm

φ1040

床鞍上最大回转直径

mm

Φ650

最大车削长度

mm

1300

2800

3800

4800

主轴与尾座两顶尖距

mm

1500

3000

4000

5000

主轴

主轴孔径

mm

φ130

主轴头型式



A2-15

主轴锥孔规格



1:20

主轴转速

r/min

3.5-500(液压四档)

Ⅰ 3.5-160,Ⅱ 5-233,Ⅲ 7-345,Ⅳ 11-500

床鞍

驱动

床身导轨宽度

mm

755

X/Z向电机及功率

kW

3.6/4.2

3.6/5

3.6/5

X/Z向快进速率

m/min

3/6

3/5

X/Z向丝杠直径及螺距

mm

φ40X5/φ63X10

φ40X5/φ80X10

X/Z向行程

mm

520/1300

520/2800

520/3800

520/4800

刀塔

刀架装刀容量



4

刀架允许最大刀具截面

mm

40X40

刀台宽度

mm

300×300

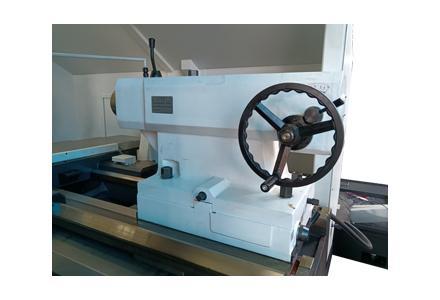

尾座

尾座套筒直径

mm

φ160

尾座套筒锥度

MT No.

MT No.6

尾座套筒最大行程

mm

300

其它

电源

kVA

40

主电机

kW

22伺服电机

机床形状尺寸

mm

4640×2310×2420

6140×2310×2420

7140×2310×2420

8140×2310×2420

净重量

kg

10500

12000

13000

14000
