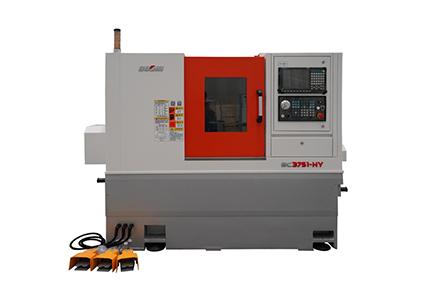

BC3751-HY
产品先容:

BC3751-HY是一款高性能、多功效车削中心 ;簿哂蠧轴和铣削功效,可在一次装置下完成重大零件的大部分或所有加工,特殊适合于形状重大零件的加工 ;步幽尚麓叵低,配备Y轴动力刀塔,精度高、刚性好、选刀时间短 ;步幽汕泻锨寰脖曜嫉娜乇辗阑,既避免冷却液飞溅、又包管操作清静、外观宜人。

产品特点

1)高强度铸铁整体平床身,有优异的稳固性和抗震性能。

2)导轨接纳大载荷滚柱线轨副,快速移动均可达30m/min ;

3)主轴接纳细密轴承组合排列,弹筒式结构,热变形小等,运行平稳、精度稳固 ;

4)具有Y轴和纵横向铣削功效,可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工。

5)刀架接纳卧式动力刀架,精度高、刚性好、选刀时间短。

6)机床C轴配高区分率编码器,确保C轴定位精度和高可靠性,并可一连分度。

7)机床电气单位柜密封性好,并配有机床电器柜空调 ;

8)液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外,均可脚踏开关控制,利便快捷 ;液压压力调解均接纳面板式旋扭操作,表盘显示,调解清静、利便 ;

9)配备冷却泵及水箱,包管加工历程充分冷却 ;

10机床接纳切合清静标准的全关闭防护,既避免冷却液飞溅、又包管操作清静、外观宜人。

11)机床设计紧凑、占地面积小。

适用行业

适用于汽车、电子、通讯、医疗器械、仪器仪表、液压管件等行业。




手艺规格:



    机型
   参数



BC3751-HY

加工规模

床身上最大回转直径

mm

φ550

床鞍上最大回转直径

mm

φ345

最大切削直径

mm

φ320

最大车削长度

mm

360

最大过棒料直径

mm

φ50

主轴

卡盘规格

inch

8″中空

主轴头型式(GB/T5900.1)



A2-6

车主轴最高转速

rpm

50-4500

进给

行程X/Z/(Y)

mm

210/410/(±30)

快移速率X/Z/(Y)

m/min

30/30/(10)

刀架

刀架形式



Y轴动力刀塔

装刀容量

pcs

15

刀具尺寸

mm

20×20/Ф25

动力刀

刀具形式



BMT40-ER20

铣主轴最高转速

rpm

3800

最大装置刀柄直径

mm

Φ13

尾座

尾座行程

mm

350

顶尖套锥度

mm

MT No.5

尾座形式



液压程控

其它

电源容量

KVA

45

床身结构形式



30°

机床形状尺寸

(L×W×H)

mm

2350×2600×1900(含后排屑器)/
3800×1800×1900(含侧排屑器)/
2350×1800×1900(不含排屑器)

机床重量(净重/毛重)

Kg

5000kg(含排屑器)/
4700kg(不含排屑器)



注:上表为标准设置时的参数,选择其他设置时参数有转变,恕不另行通知。
