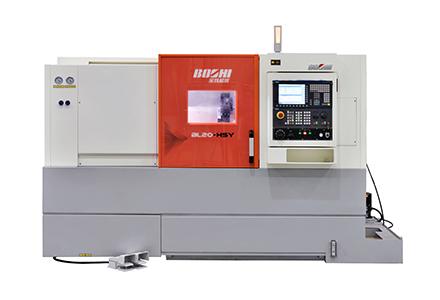

BL20-HSY
产品先容:

BL20-HSY是一款高速高精型车铣中心,机床配备双电主轴、十二工位伺服动力刀架、高刚性滚柱线性导轨,具有Y轴功效和双C轴功效,能完成工件的车削、铣削加工 。特殊顺应于零件一次装夹完玉成部或大部分工序的车铣加工 。

产品特点:

1)接纳平床身、斜床鞍结构,内部筋形接纳三维设计软件举行优化设计,提高峻件和整机的刚度和稳固性 。床身、床鞍、滑板质料接纳高强度铸铁,两次时效处置惩罚消除应力,强度高吸震性好,有用抑制了切削力导致机床的变形和振动 。

2)主轴箱及副主轴箱接纳电主轴结构,主轴转速高,刚性好,动态响应快,提高了加工圆度和外貌的精度 。对列式双电主轴结构可在高速旋转的情形下举行工件交流,配合12工位伺服刀架,可实现对工件的所有或大部分工序的加工,很洪流平上节约了装夹和加工时间,提高了加工效率 。双C轴功效可在任一主轴上举行工件分度和曲面插补加工 。

3)X、Y、Z、W向导轨副接纳线性滚柱导轨副,动、静态摩擦力小,快速移动可达X/Y/Z/W向30/10/30/30m/min 。

4)机床带热误差赔偿功效可以时时监控机床整体的温度转变,并对机床加工参数举行智能修正,提高机床加工的稳固性 。

5)刀架接纳一体式BMT十二工位伺服动力刀塔,刀架刚性好、换刀速率快、精度高 。

6)具有Y轴功效和纵横向铣削功效,可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工,阻止了多次装卡误差,包管了工件精度,关于重大工件的加工尤为显其优越性 。

7)滚柱导轨、滚珠丝杠副接纳中央集中自动稀油润滑,各个节点配有定量式分油器,准时定量向各润滑部位注油,包管各滑动面匀称润滑,有用的减小摩擦阻力,提高了运动精度,包管了滚珠丝杠副和导轨的使用寿命 。

8)机床电气单位柜密封性好,具有电器柜空调,确;哺呶隆⒏呤樾蜗率叵低呈虑檎 。

9)机床结构紧凑,占地面积小 。

10)机床接纳切合清静标准的新型防护,雅观大方,全关闭防护,既避免冷却液飞溅、又包管操作清静、外观宜人 ;哺鞯脊炀蟹阑ふ,避免切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和侵蚀 。

11)排屑器运送量大,噪音小,设有过载;ぷ爸,运行清静可靠,能适合多种材质的碎屑和卷屑使用 。加工历程中爆发的铁屑直接落到床身上,床身内部大斜面结构使得铁屑顺遂滑落到机床底部排屑器的链板上,链板由排屑电机驱动,将切屑运送到排屑小车里 。

适用行业:

适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业 。


手艺规格:



项目

单位

规格参数

备注

BL20-HSY

加工

规模

床身最大回转直径

mm

Φ695



最大车削长度

mm

500



最大车削直径

mm

Φ340



标准加工直径

mm

Φ255



最大棒料直径

mm

Φ65



主轴

液压卡盘直径

in

8



主轴通孔直径

mm

Φ76



主轴转速

r/min

35—4500



电机输出(额定)

kW

17.2



副主轴

液压卡盘直径

in

6



主轴通孔直径

mm

Φ53



主轴转速

r/min

35—5000



电机输出(额定)

kW

13.2



刀架



刀具数目

12



铣轴转速

r/min

25-4500



车刀刀方/镗刀孔内径

mm

25/Φ40



铣刀直径

mm

Φ16



铣轴电念头输出(40%ED/一连)

kW

5.5/4



进给

快速进给速率X/Y/Z/W

mm

30/10/30/30



行程X/Y/Z/W

mm

190/±50/605/580



其它

电源

kVA

55



体积(长×宽×高)

mm

3050×2130×1755



机床净重

kg

4850
